1) stantino number 구별 (의미와 용도, 위치 확인요령)

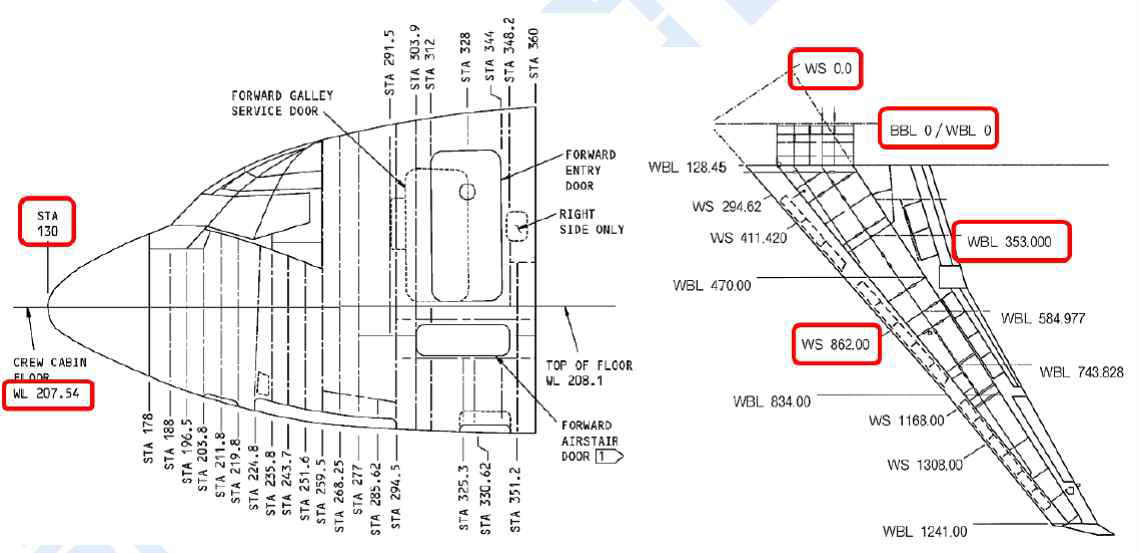

Station Number
항공기의 Forward와 After 위치를 명확하게 나타내기 위해 항공기 제작사에서 Datumn Lin e(기준선)을 기준으로 수평 거리를 inch나 cm로 지정한 숫자입니다.
- 버턱 라인: 항공기 동체 중심선을 기준으로 좌/우 거리를 나타낸 라인입니다.
- 워터 라인: 항공기 바닥에서 위쪽으로의 거리인 높이를 나타낸 라인입니다.
- 바디 스테이션(퓨셀레이지): 세로축을 중심으로 기준선부터 앞에서 뒤로 나타낸 스테이션입니다.
- 윙 스테이션: 스파와 직각인 기준면부터 날개 끝 방향으로 나타낸 스테이션입니다.
Zone Number
ATA에서 정비를 목적으로 Access door나 Panel 등을 장/탈착하기 위해 쉽게 식별이 가능 하게 숫자로 지정한 것이며, 기종마다 차이가 있습니다.
100 - 로얼 덱
200 – 엎펄 덱
300 – 엠퍼너지
400 – 파워/나셀
500 – 레프트 윙
600 – 라이트 윙
700 - 랜딩 기어
800 – 윈도우
900 – 라바토리 & 겔리
*스테이션 넘버와 존 넘버의 차이는 스테이션 넘버는 비행기에서 각 부위의 정확한 위치를 알기 위한 것이며,
존 넘버는 정비를 목적으로 작업 부위나 부분품들의 장착 위치를 식별하기 위한 것입니다.
